Hệ thống chữa cháy van sả tràn DELUGE VALVE tại Hải Dương

24/04/2020 - 3:01 PMMei mei 434 Lượt xem

Hệ thống chữa cháy van sả tràn deluge valve tại Hải Dương gồm những gì ?

Kiểu đứng, kích hoạt bằng điện (Electric Actuation)

kiểu đứng, kích hoạt ướt

kiểu đứng, kích hoạt khô

kích hoạt trước, liên động đơn, kích hoạt điện (Preaction Single Interlockw/Elec)

kích hoạt trước, liên động kép, kích hoạt điện/khí (Double Int Preac w/Elec/Pneuc)

kích hoạt trước, liên động kép, kích hoạt điện/điện (Double Int Preacw/Elec/Elect)

Hệ thống báo gồm

Hệ thống bơm duy trì áp lực

Hệ thống báo cháy

Đầu phun hở Dencher

Van sả tràn deluge valve

Hệ thống bơm : Bom gồm bơm điện chính bơm diesel và bơm bù, hệ thống valve giúp duy trì áp lực , van giảm áp giúp bảo vệ đường ống khi áp lực quá cao, áp lực này được đặt trước và có thể thay đổi

Hệ thống báo cháy : Giống như hệ thống báo cháy thông thường nhưng tủ chung tâm có thêm chức năng điều khiển hệ thống màng ngăn ( điều khiển xả khí ) sửa dụng 2 Zone kép để kích hoạt van sả tràn thông qua Solenoid trên valve

Đầu phun hở : Được bố trí theo yêu cầu từ trước

Van sả tràn deluge valve : Duy trì áp lực và xả khi áp lực thay đổi, có thể thay đổi áp lực 30-250 psi (2,1 đến 17,2 bar).

Bình thường hệ thống deluge valve giống như một van khóa, áp lực nước bên dưới sẽ đẩy màng ngăn nước bằng sao su căng ra ngăn không cho nước lên trên . khi có sự cố cháy ( hai zone kép được kích hoạt ) sau thời gian trễ nếu có trung tâm báo cháy sẽ kích hoạt trược tiếp tới Solenoid trên valve, lúc này một lượng nước từ trong thân van sẽ thoát ra ngoài áp lực nước giúp đẩy tấm chắn cao su ngăn nước từ dưới lên không còn nữa nước sẽ được đưa lên trên và ra ngoài thông qua hệ thống đầu phun. Giúp dập tắt hoặc khống chế đám cháy

Hệ thống có thêm thiết bị kích hoạt bằng tay khi có sự cố cháy

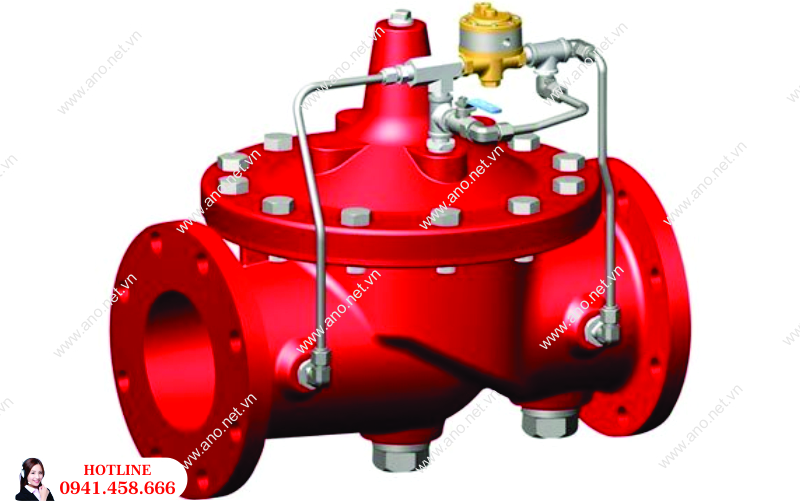

Van sả tràn deluge valve

Nguyên lý hoạt động hệ thống chữa cháy van sả tràn deluge valve tại Hải Dương

Deluge valve là loại glove valve điều khiển đóng mở thông qua hệ thống màng lò xo. Ở trạng thái bình thường, đường nước điều khiển trích từ đầu vào của van mở, van 1 hoặc 2 chưa mở hoặc solenoid chưa được tác động, lực đàn hồi của lò xo nhỏ hơn áp lực nước tác động lên màng valve, điều khiển cơ cấu đóng van về vị trí đóng.Khi đường nước điều khiển trích từ đầu vào của van đóng, áp lực nước phía trước van sẽ được xả qua vent. Áp lực trên màng van giảm, lực đàn hồi của lò xo thắng áp lực nước lên màng van, nhấc cơ cấu đóng mở van lên, van ở vị trí mở.

Có thể thấy nguyên lý hoạt động của van xả tràn cũng khá đơn giản. Ở trạng thái bình thường van luôn luôn đóng. Lúc này nước ở nguồn cấp được đưa vào khoang ngăn chặn thông qua van một chiều và đẩy màng đi vào vị trí đóng van. Áp lực từ khoang ngăn chặn được trợ lực đẩy của lò xo nên thắng áp lực nước đầu vào.

Trong trường hợp nếu van được mở xả tự động bằng van điện từ hoặc bằng tay. Thì áp lực trong khoang ngăn cũng sẽ được giải phóng. Lúc nào áp lực đầu vào sẽ thắng áp lực của lò xo. Thì khi đó màng cao su sẽ đẩy lên và van sẽ được mở. Khi đó, nước cung cấp vào hệ thống phía sau van xả tràn.

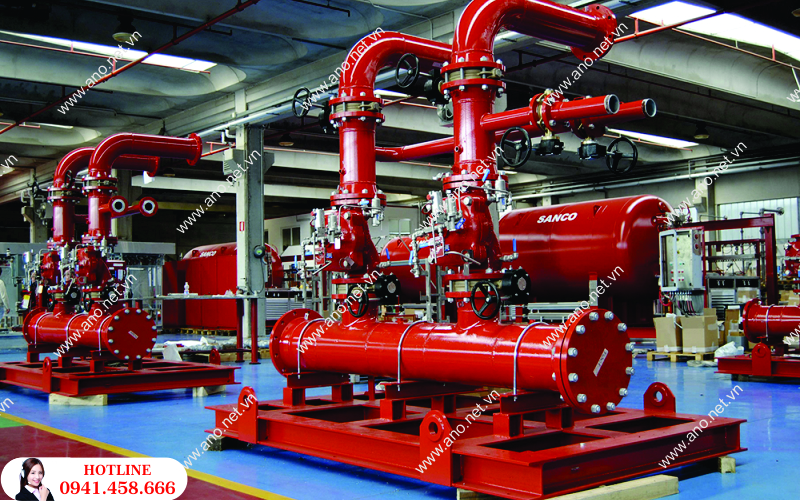

Hệ thống van sả tràn deluge valve

Ứng dụng hệ thống chữa cháy van sả tràn deluge valve tại Hải Dương

Van xả tràn ngập được sử dụng trong các điều kiện đòi hỏi phải áp dụng nhanh chóng khối lượng nước lớn. Họ tạo ra một 'vùng đệm' trong các khu vực nguy hiểm hoặc trong các khu vực nơi đám cháy có thể lan nhanh. Chúng cũng có thể được sử dụng để làm mát các bề mặt để ngăn ngừa biến dạng hoặc sụp đổ cấu trúc. Hoặc để bảo vệ xe tăng, máy biến áp hoặc xử lý dây chuyền khỏi vụ nổ.

Các ví dụ khác bao gồm: bể chứa dung dịch dễ cháy; hố thiết bị; lưu trữ hoặc xử lý các khu vực có chứa các chất có điểm chớp cháy thấp; hoặc hệ thống xử lý sản phẩm...

Sơ đồ hệ thống van sả tràn deluge valve

Cách lắp đặt hệ thống chữa cháy van sả tràn deluge valve tại Hải Dương

Trước khi lắp đặt cần

Kiểm tra, vệ sinh làm sạch nguồn nước và đường ống trước khi lắp đặt van

Lắp đặt van xả tràn ngập theo chiều dọc của đường ống, cách tường và mặt đất 1m – 1.2m.

Mặt đất cần có hệ thống thoát nước

Nguồn nước tới khoang chứa phải luôn được kết nối với đường ống chính.

Kết nối van với nguồn điện 24V

Chuông báo cháy luôn phải được đặt ở những nơi thoáng đãng.
