Tủ chống sét 1 pha M50-230S-A (Type 1, 8kA+100kA)
Series: M50Model: M50-230S-AThương hiệu / Xuất xứ: CITEL / USAMạng điện 1 pha Un 230V (L+N), Uc 270VCông nghệ MOV & GSGDòng cắt sét: Iimp (10/350µs) 8kA/total, Imax (8/20µs) 50kA (L-G), 100kA (N-G), 100kA/totalKhông có dòng rò & dòng phóng theo, chịu ngắn mạch 200kAHướng bảo vệ L-G, L-N, N-GCấp điện áp bảo vệ 1,3kV(L-N/G), 1,2kV(L-N)Âm thanh & đèn báo tình trạng hoạt độngTủ NEMA 6, IP56. Nối song song mạng điệnPhiên bản M50-xxx-A gắn lắp mặt hông, M50-xxx-B mặt sauTùy chọn phiên bản có chức năng lọc nhiễu EMI/RFI: phiên bản M50F-xxx-A và M50F-xxx-BĐáp ứng IEC61643-11, UL1449
Tủ chống sét 1 pha M50-230S-A thường được lắp ở các tủ phân phối điện nhánh hay phòng máy, chúng được thiết kế đặc biệt để gắn lắp trực tiếp ở mặt trước (phiên bản M50-xxx-B) hoặc mặt hông (phiên bản M50-xxx-A) của tủ điện nhằm mục đích dễ dàng quan sát và nhận biết tình trạng hoạt động của chúng thông qua đèn báo hoặc âm thanh.
Tủ chống sét 1 pha M50-230S-A sử dụng công nghệ Varistor năng lượng cao kết hợp với ống phóng điện khí GSG của Citel, bảo vệ tất cả các pha và các hướng, có khả năng cắt sét mạnh mẽ đến 100kA xung sét lan truyền 8/20us và 8kA xung 10/350us. Điện áp bảo vệ 1300V (L/N-G), 1200V(L-N) và dòng ngắn mạch đến 200kA. Lắp song song với HT điện, báo hiệu âm thanh và đèn LED tình trạng hoạt động.
Các tủ chống sét dòng sản phẩm M series của Citel đáp ứng tiêu chuẩn UL1449 nên không nhất thiết phải thiết bị bảo vệ ngắn mạch (MCB, cầu chì ...) như các sản phẩm khác.
Thông số kỹ thuật Tủ chống sét 1 pha M50-230S-A (Type 1, 8kA+100kA)
|
Model |
M50-230S-A |
|
Type của thiết bị chống sét (UL) |
Type 1 |
|
Hệ thống điện |
230 Vac |
|
Mạng điện AC |
1 pha (L+N+G) |
|
Tần số - (f) |
50/60 Hz |
|
Dòng rò nối đất - MCOV - (Ipe) |
không |
|
Điện áp hoạt động tối đa - MCOV - (L-G) |
270 Vac (L-G) |
|
|
270 Vac (L-N) |
|
|
230 Vac (N-G) |
|
Dòng ngắn mạch tối đa - (SCCR) |
200 kA |
|
Dòng phóng theo - (If) |
không |
|
Khả năng cắt dòng sét định mức-15 lần xung 8/20μs - (In) |
20 kA |
|
Khả năng cắt dòng sét tối đa 8/20μs - (max) |
50 kA (L-N) |
|
|
100 kA (N-G) |
|
Dòng thoát sét tổng- Chịu được tối đa xung 8/20μs - (Itotal (8/20)) |
100 kA |
|
Dòng cắt xung sét trực tiếp tối đa xung 10/350μs (Iimp) - (Itotal (8/350)) |
8 kA |
|
Cấp điện áp bảo vệ - (VPR) |
1300V (L-G) |
|
|
1200V (L-N) |
|
|
1300V (N-G) |
|
Cầu chì tối đa |
200 A |
|
Ngắt kết nối nhiệt |
bên trong |
|
Chỉ báo tình trạng hoạt động |
đèn Led tắt |
|
Âm thanh chỉ báo không hoạt động |
âm báo liên tục |
|
Dây kết nối |
dây AWG 12 |
|
Nhiệt độ làm việc |
-40/ +85ºC |
|
Chất liệu vỏ thiết bị |
Aluminum |
|
Kiểu lắp đặt |

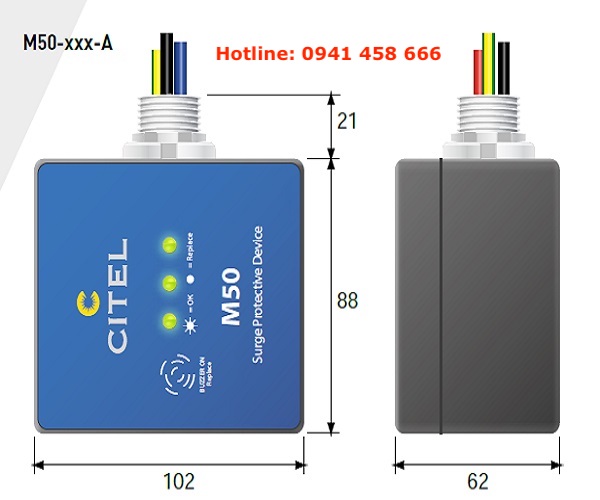

Khớp ren vặn bên hông (A) hoặc sau lưng (B) |
|
Cấp bảo vệ chống thâm nhập |
IP66, NEMA 6 |
|
Vị trí lắp đặt |
Trong nhà/ ngoài nhà |
|
Tuân thủ tiêu chuẩn |
IEC 61643-11 |
|
Chứng nhận |
UL1449 ed4 - File E326289 1CA |

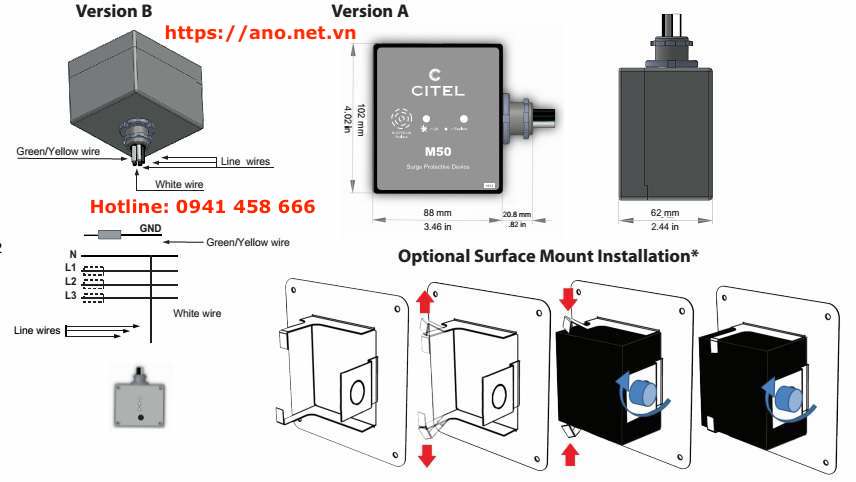

Hướng dẫn sử dụng tủ chống sét 1 pha M50-230S-A (Type 1, 8kA+100kA)
